GEP80 ID NGXM3-100
Gestionnaire eau de pluie 80 litres
Exécution

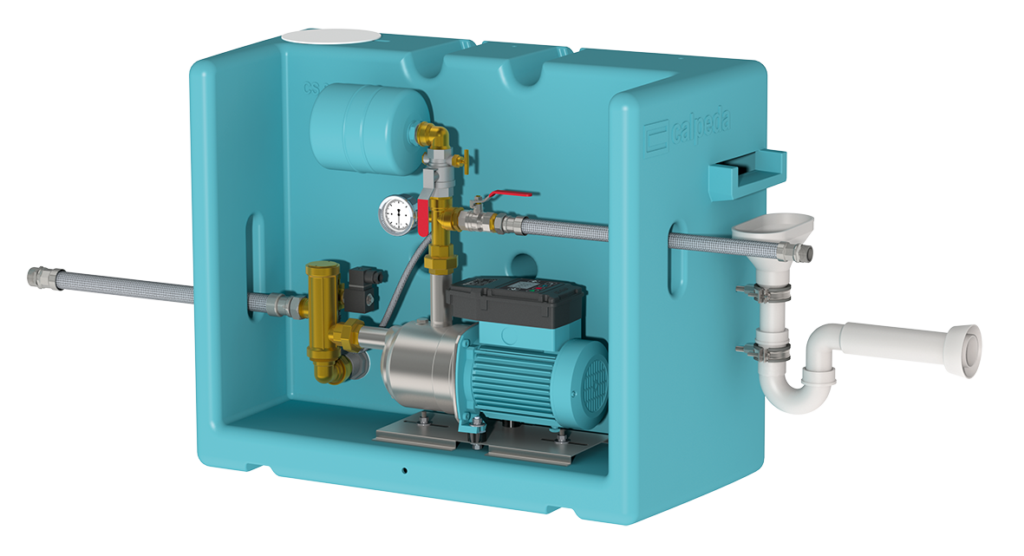

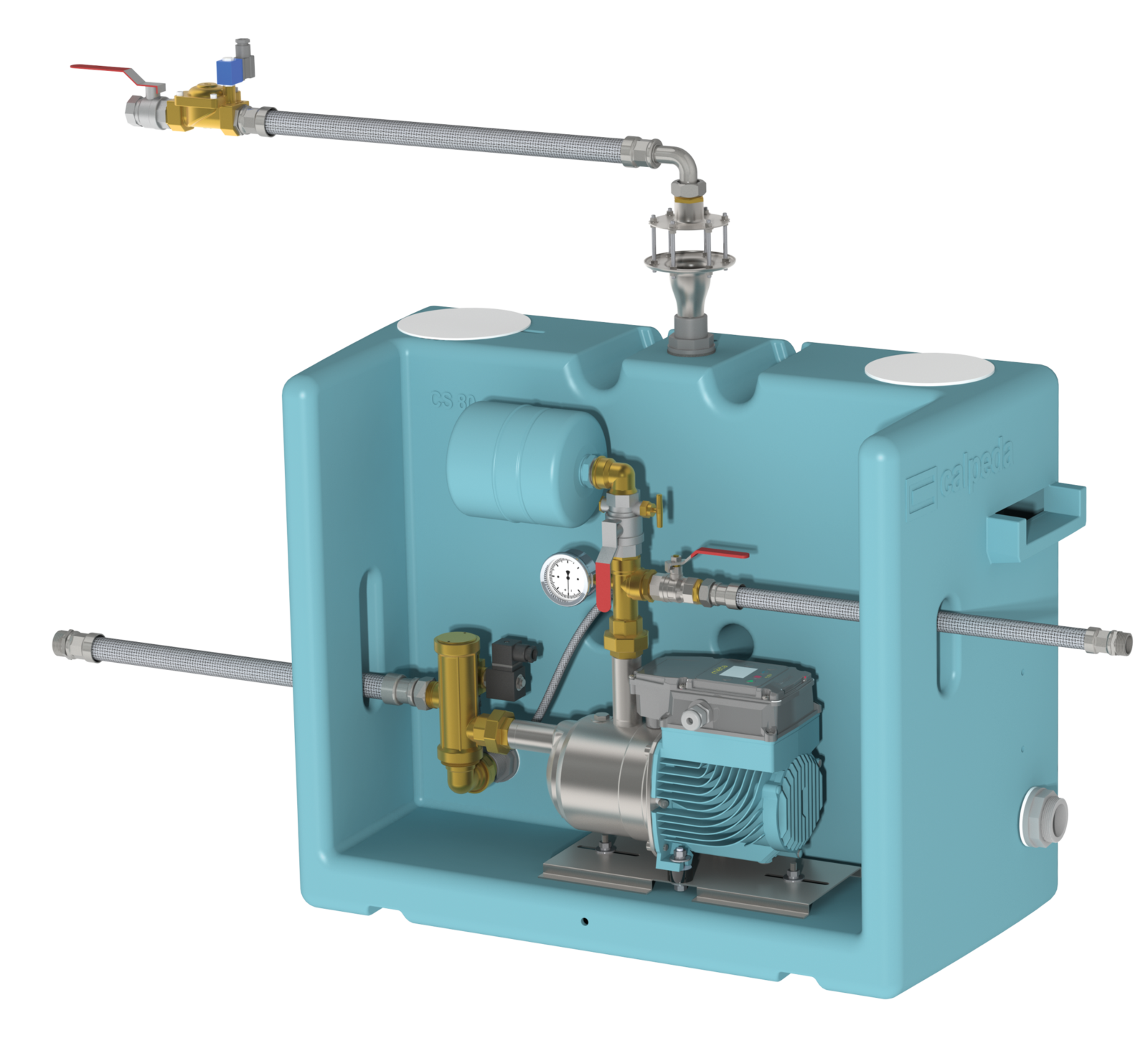

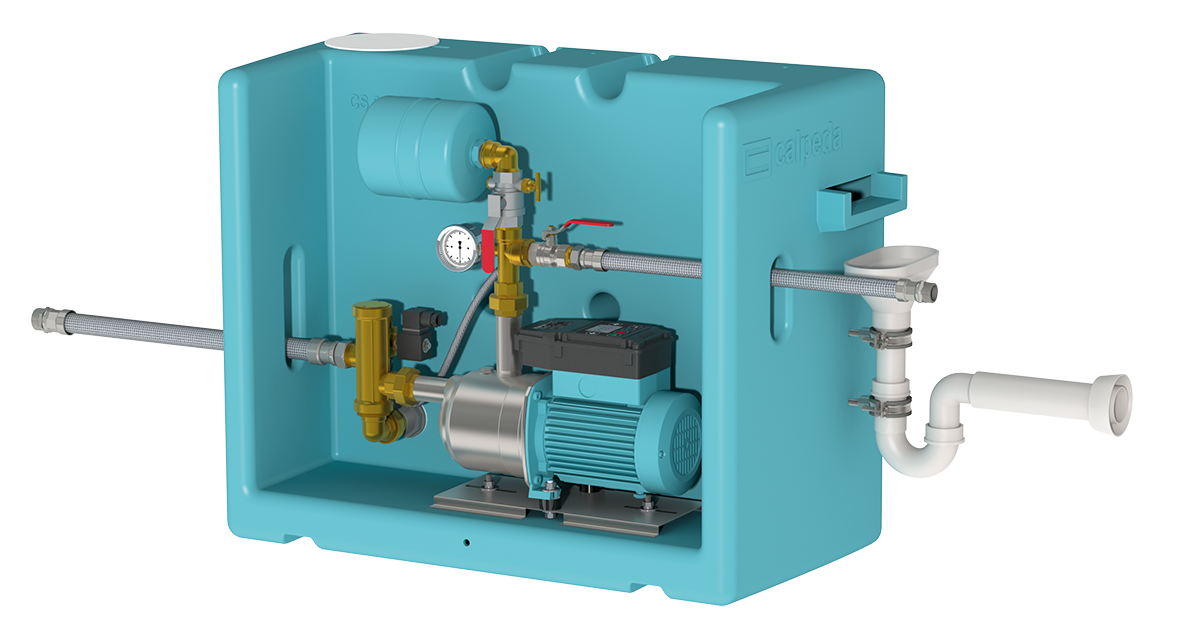

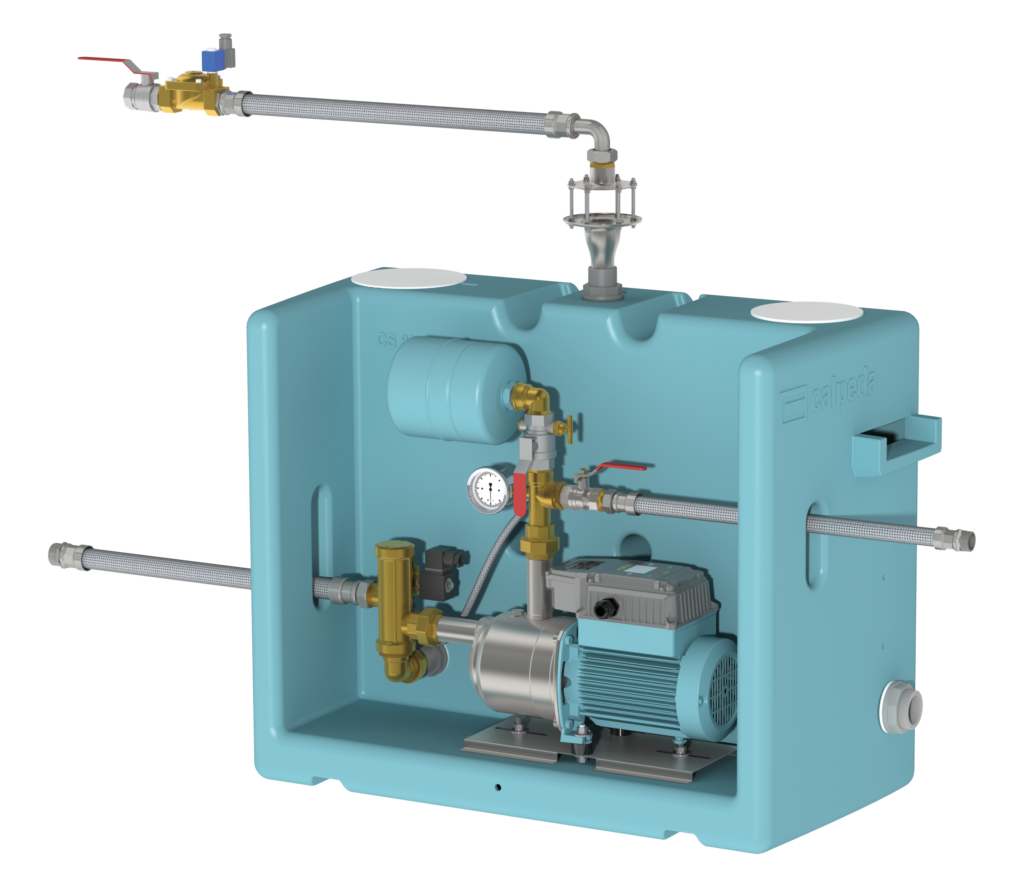

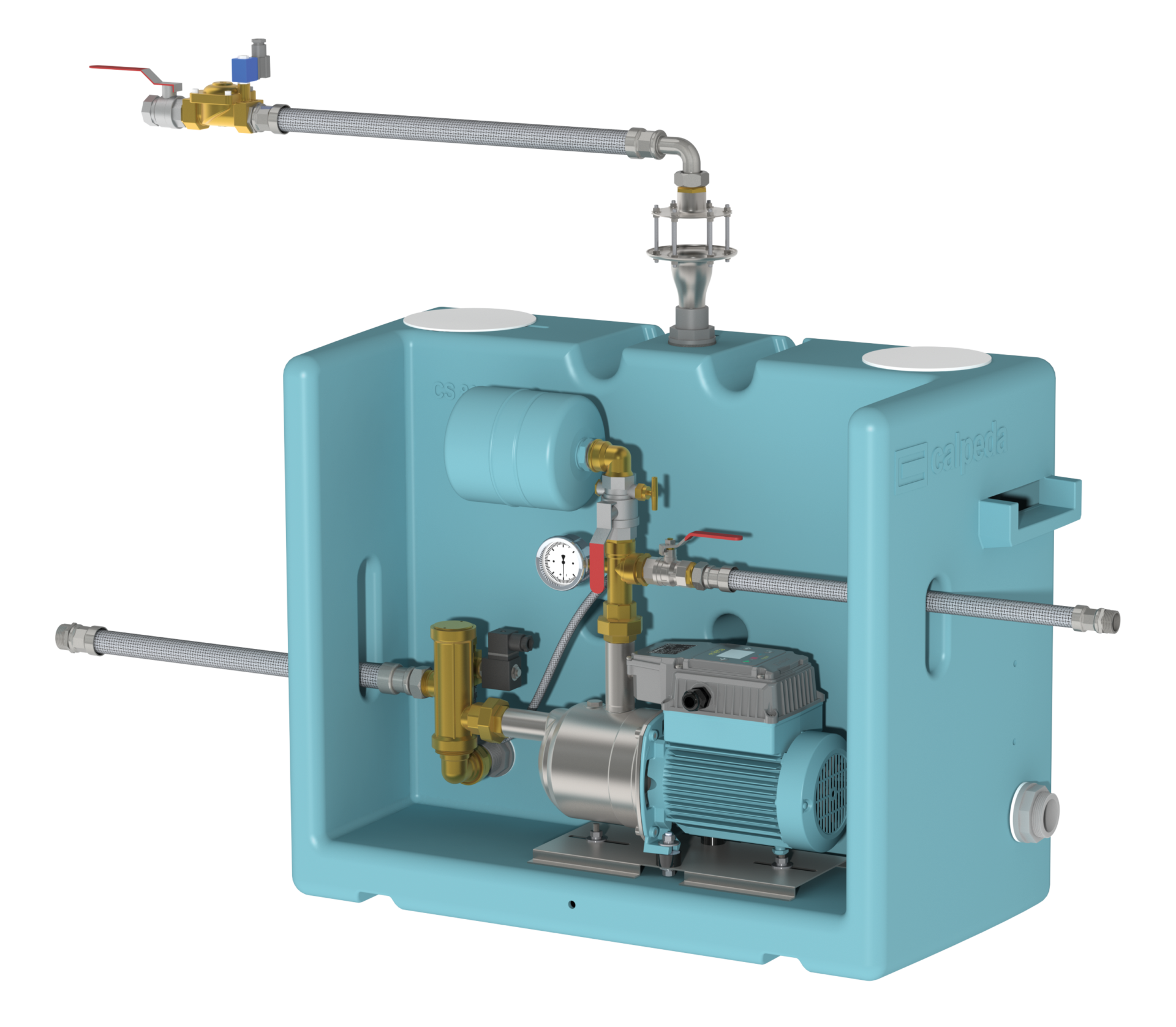

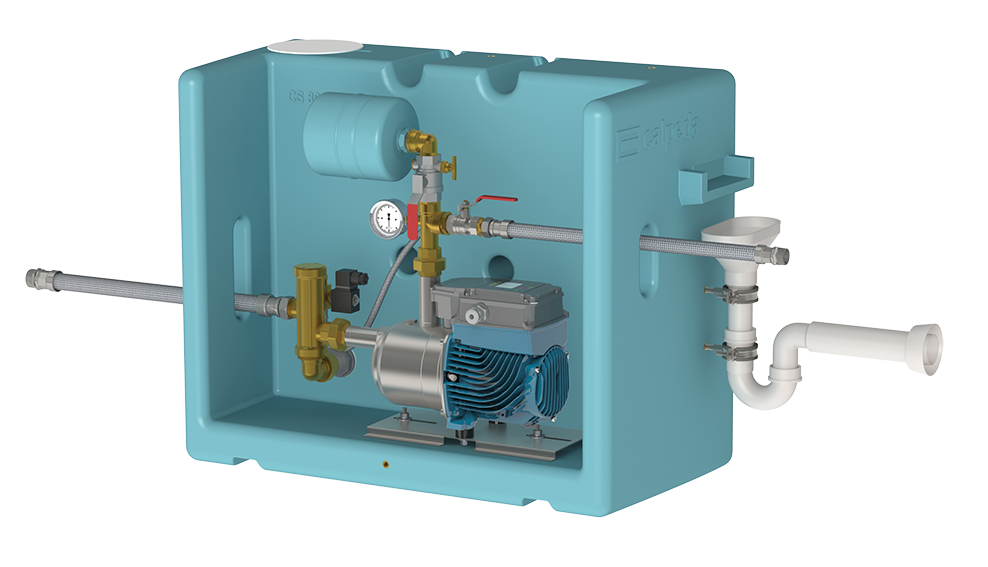

Installation de récupération d’eau de pluie prête à être raccordée.
Le GEP assure une alimentation automatique d’un réseau en eau de pluie à partir d’une citerne ou d’une cuve enterrée.
Le réservoir 80 litres utiles du gestionnaire, rempli à partir du réseau «Eau de ville», permet de maintenir l’alimentation du réseau de consommation lorsque le stockage d’eau de pluie n’est plus assez important.
Le basculement EP/EV et inversement se fait automatiquement via la vanne 3 voies montée sur l’aspiration de la pompe, en fonction du niveau d’eau de pluie indiqué par flotteur ou sonde piezométrique.
Applications
1 Réservoir d’appoint d’une capacité de 80 litres utiles en eau de ville.
Equipé d’un robinet à flotteur pour le remplissage et d’un syphon pour l’evacuation du trop plein.
1 Électropompe monophasée autoamorçante inox type E-NGXM 3-100-PCD.
Avec système automatique de contrôle de pression pour un fonctionnement autonome. Ensemble compact équipé d’un transmetteur de pression et d’un clapet anti-retour.
Moteur monophasé asynchrone IE3. Protection contre la marche à sec, détection d’air dans la pompe, contrôle de surcharge et surchauffe du moteur, contrôle de l’alimentation, contrôle de fuite…
1 coffret de gestion + 1 flotteur à bille avec 20 m de câble et son contrepoids (FB).
1 coffret de gestion avec visualisation du niveau dans le stockage EP + 1 sonde piezométrique 4-20mA / 0-2m avec 10 m de câble (PZ).
1 Électrovanne 3 voies à amorcage automatique en 1” pour le basculement « eau de pluie / eau de ville ».
1 Tresse inox 1”x 300 mm pour l’aspiration.
1 Vanne en 3/4” et 1 Tresse inox 3/4”x 300 mm pour le refoulement.
1 Manomètre de visualisation.
1 Réservoir à diaphragme 4L 10 bars CE.
Montage hydraulique et câblage réalisés par nos soins.
Installation de récupération conforme à la DIN 1989 et EN1717.
