SDX

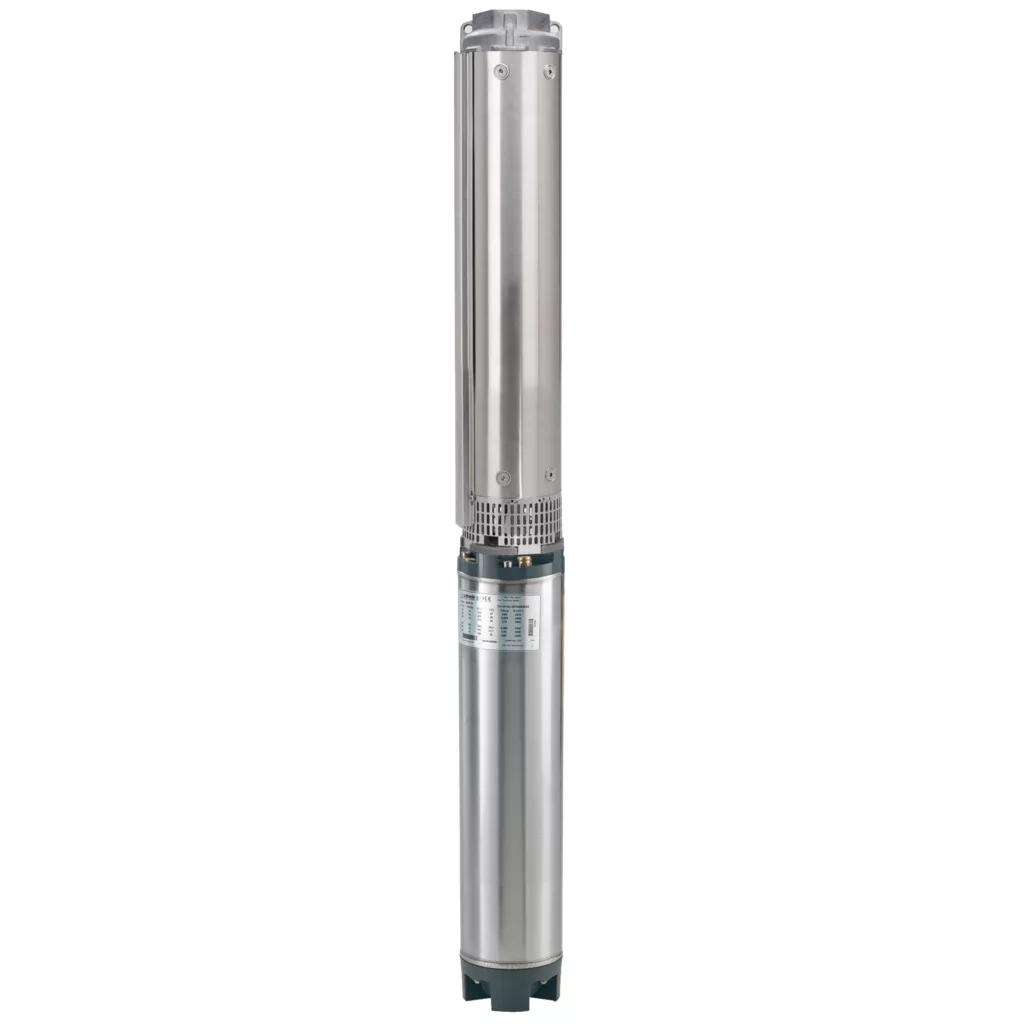

Pompes immergées pour forage de 6” et 8”

DÉBIT

6 / 120
mc / h

H MAX

8.2 / 700
m

KW

2.2 / 110
kW
,
Exécution

Electropompes immergées pour forage de 6” (DN 150 mm), 8” (DN 200 mm)
6, 8 SDX : avec chemise extérieure et étages en acier : 1.4301 EN 10088 (AISI 304).
6, 8 SDXL : avec chemise extérieure et étages : en 1.4401 EN 10088 (AISI 316).
Roues
Rayons : 6SDX(L) 18
Semi-axiales : 6SDX(L) 30-46-65, 8SDX(L) 78-97
Orifice : Filetée ISO 228
Clapet de retenue incorporé dans le corps de refoulement.

Applications

Approvisionnement en eau.
Pour applications civiles et industrielles.
Pour service incendie.
Pour irrigation.

Limites d'utilisation

Température de l’eau
jusqu’à 60 °C (90° C pour SDXL).
Quantité maximale de sable dans l’eau : 100 g/m3.
Service continu.

Moteur

Moteur à induction à 2 pôles, 50 Hz (n = 2900 1/min).
Dimensions pour connexion à la pompe selon NEMA Standards.
Alimentation électrique : triphasée 230 V ; 400 V pour moteurs 4″triphasée 400 V ; 400/690 V pour moteurs 6″, 8″, 10″.Variation de voltage : +6% / -10%
Type de démarrage conseillé pour puissances à partir du 7.5kW : étoile/triangle, soft start, à impédance, autotransformateur.
Isolation classe F pour moteurs 4”, classe E pour moteurs 6 et 8, fil revêtu de PVC pour moteurs 10”.
Protection IP 68.
Moteur preparé pour fonctionnement avec variateur de fréquence.

Catalogue 50HZ
Français

Download

Catalogue 50HZ
Anglais

Download

Catalogue 60HZ
Anglais/Espagnol

Download

Instructions
Multilingue

Download

Catalog IT 50HZ

Download

Catalog EN 50HZ

Download

Catalog EN/ES 60HZ

Download

Instructions

Download

Case History

Case History

I am raw html block.
Click edit button to change this html

Produits connexes

3SD

Pompe 3" immergée pour forage

DÉBIT

0.3 / 2.7
mc / h

H MAX

7 / 128
m

KW

0.37 / 1.10
kW

4SDP

Pompe 4" immergée inox pour forage

DÉBIT

0 / 24
mc / h

H MAX

3 / 309
m

KW

0.37 / 5.50
kW

4SDP équipée

Pompe 4" immergée inox équipée

DÉBIT

0 / 6
mc / h

H MAX

7 / 120
m

KW

0.37 / 1.50
kW

4SDX

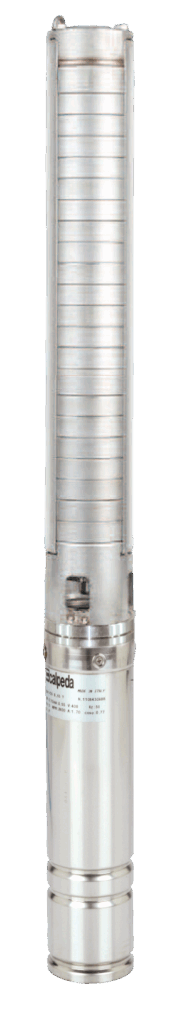

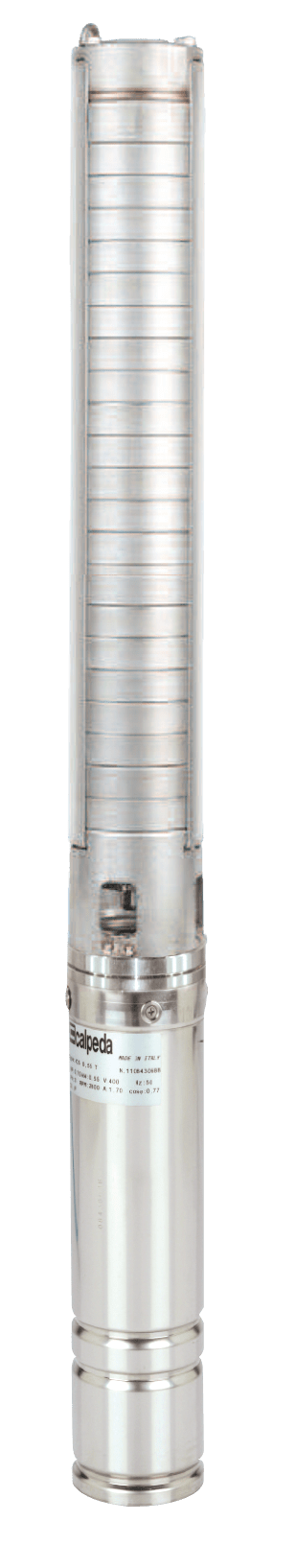

Pompe immergée 4" tout inox pour forage

DÉBIT

0.3 à 18
mc / h

H MAX

10 à 384
m

KW

0.37 à 7.50
kW

4SDX équipée

Pompe 4" immergée inox équipée

DÉBIT

0 / 6
mc / h

H MAX

14 / 142
m

KW

0.37 / 2.20
kW

MP

Pompes multicellulaires immergées pour eau propre

DÉBIT

1 / 8
mc / h

H MAX

2 / 31.5
m

KW

0.45 / 0.9
kW

MPS

Pompes multicellulaires immergées pour eau propre

DÉBIT

1 / 7.2
mc / h

H MAX

8 / 78.5
m

KW

0.45 / 1.5
kW

SD

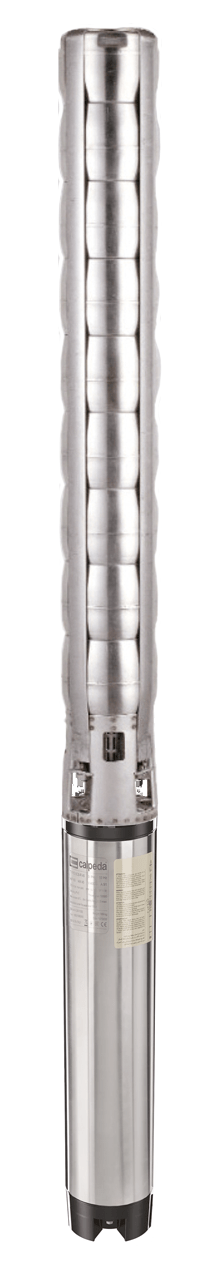

Pompes immergées pour puits de 4” et 6”

DÉBIT

0.15 / 21
mc / h

H MAX

6.6 / 305
m

KW

0.37 / 10
kW

SDS

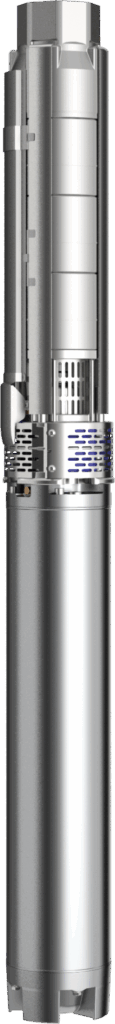

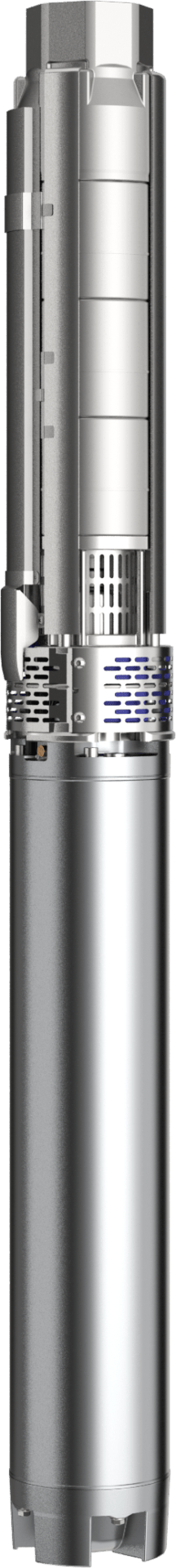

Pompes immergées pour puits de 6” et 8”
