CAL230 GQG

Pour eau chargée
Exécution

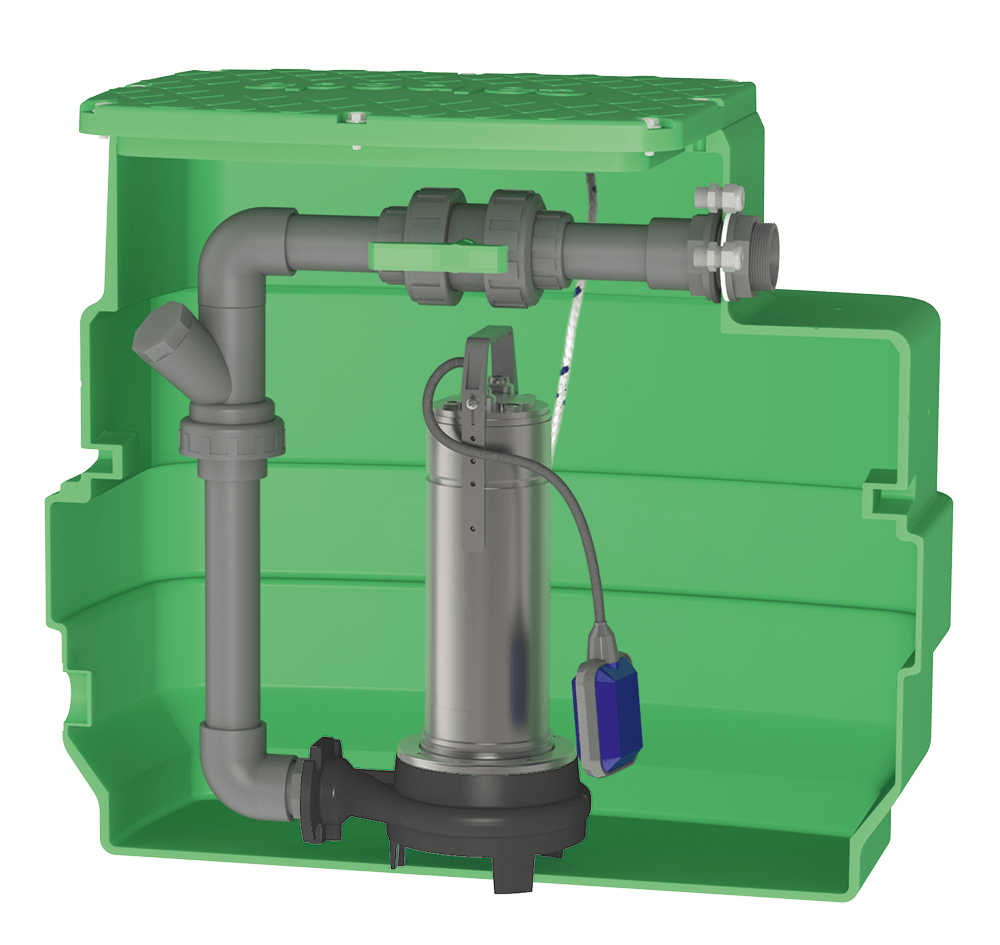

Sans pied d’assise
1 cuve enterrable en polyéthylène très résistant. Hauteur 710 mm. Volume 230 litres.
– pose enterrée uniquement
– température maxi d’utilisation : + 35°C

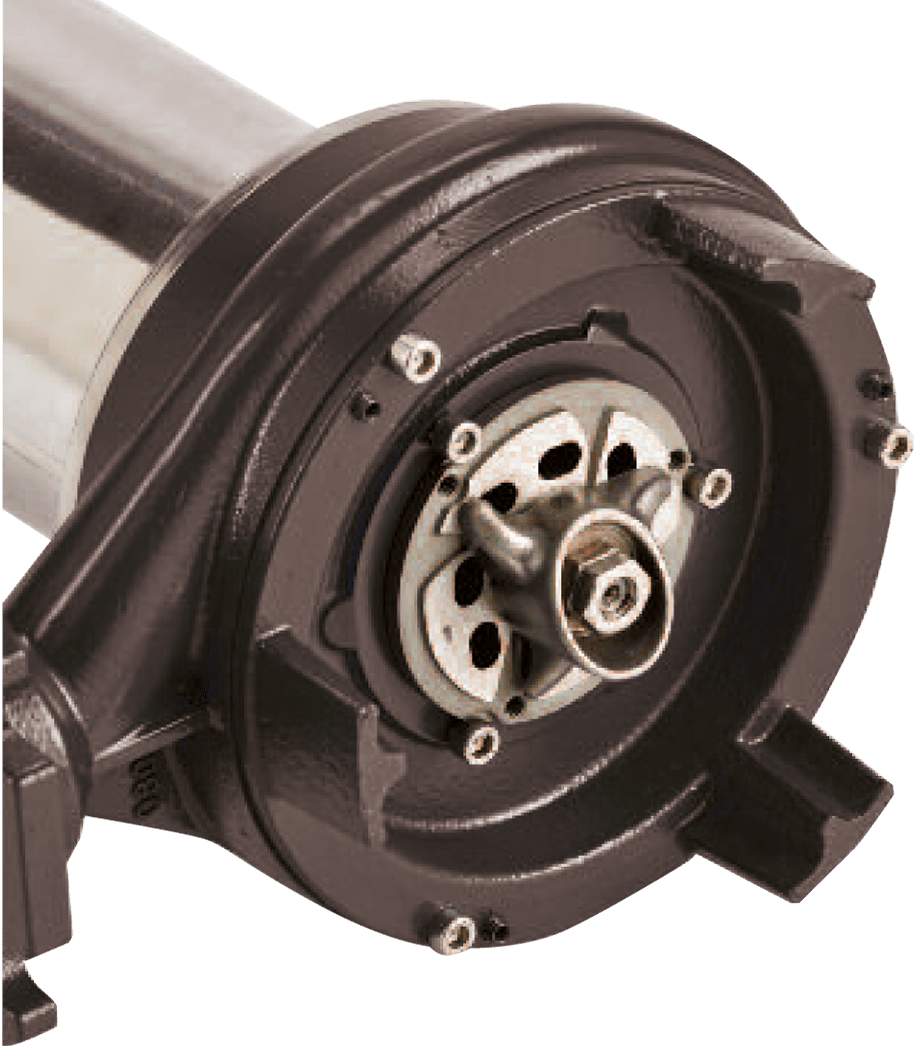

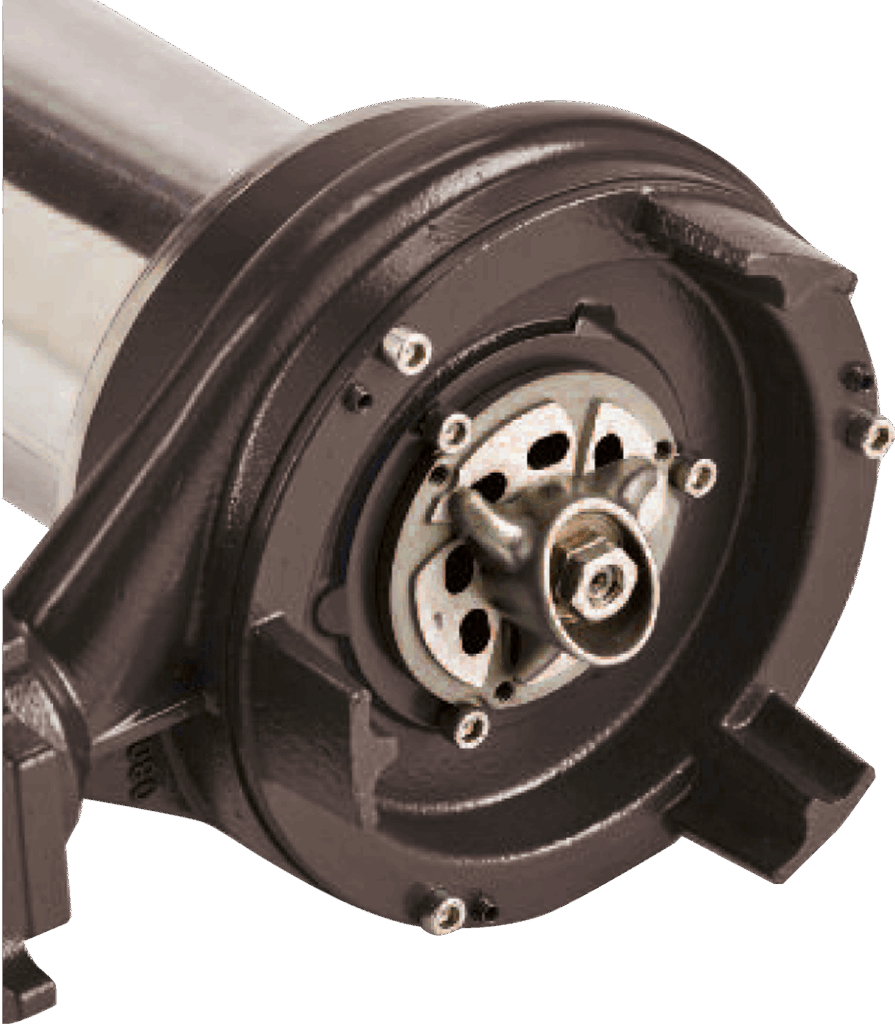

1 pompe de relevage à roue dilacératrice (passage 6 mm) livrée avec 20 m de câble + 1 flotteur réglable pour marche / arrêt.
1 vanne d’arrêt avec raccord union pour la maintenance en PVC Ø 50.
1 clapet à boule spécial eaux usées en PVC Ø 50.
1 passage de paroi en PVC Ø 50 x 2“pour le raccordement du refoulement.
1 tuyauterie rigide (intérieur) en PVC Ø 50.
1 corde de sécurité Ø 6.
2 presse-étoupes pour le passage des câbles : 1 pour l’alimentation électrique de la pompe et 1 pour le câble du flotteur-alarme trop-plein (option).

Livrés séparés non montés :
1 coude à 45° mâle / femelle pour PVC Ø 100.
1 joint à lèvre pour monter le tuyau d’arrivée en Ø 100.
Perçage à réaliser en Ø 108 (scie cloche non fournie).
1 joint à lèvre et 1 raccord pour effectuer une ventilation en Ø 50. Perçage à réaliser en Ø 60 (scie cloche non fournie).
1 coffret de commande MCOMP+.
1 fiche mâle 230V.

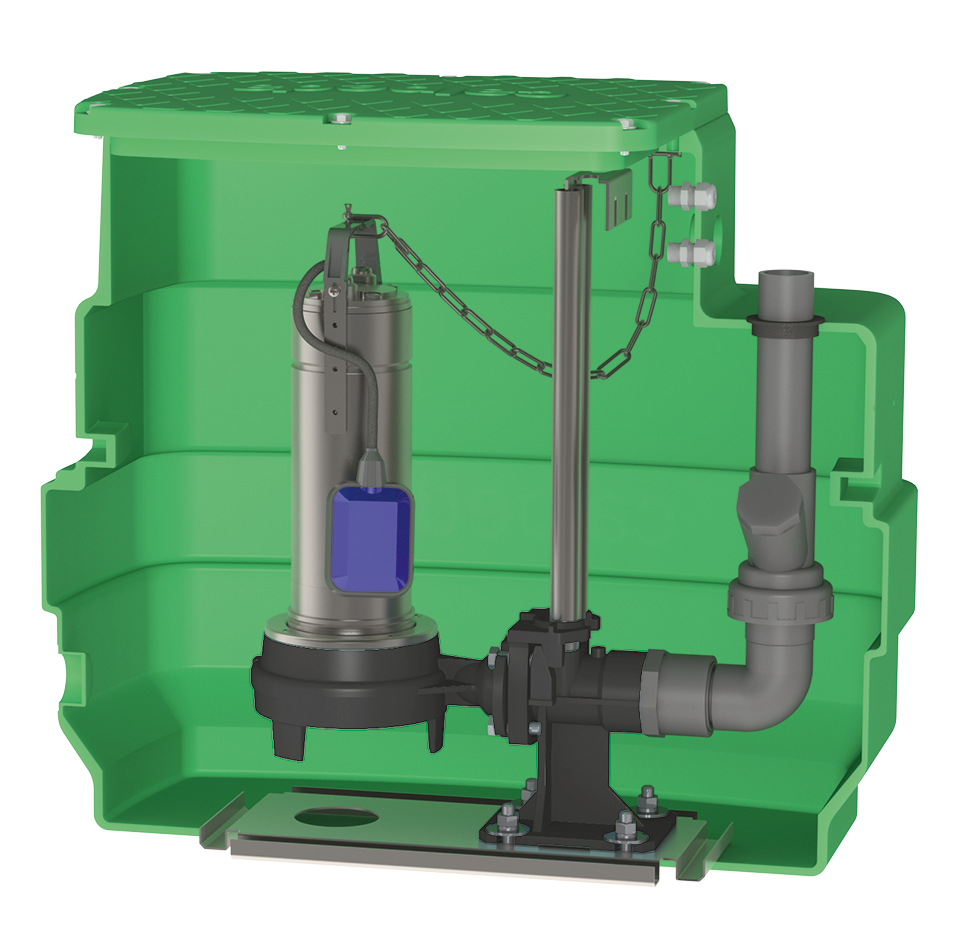

Avec pied d’assise
1 cuve enterrable en polyéthylène très résistant. Hauteur 710 mm. Volume 230 litres.
– pose enterrée uniquement
– température maxi d’utilisation : + 35°C
– ne pas poser en zone inondable (cuves spéciales pour nappe phréatique sur demande).
1 pompe de relevage avec roue dilacératrice (passage 6 mm) livrée avec 20 m de câble + 1 flotteur réglable pour marche / arrêt.
1 pied d’assise droit en fonte équipé d’un coude PVC + barres de guidage en inox 304.
1 support inox en fond de poste qui évite le perçage de la cuve.
1 clapet à boule spécial eaux usées en PVC Ø 50.
1 joint à lèvre pour le passage de paroi du refoulement de la pompe Ø 50.
1 tuyauterie rigide (intérieur) en PVC Ø 50.
1 chaîne de sécurité en inox 316.
2 presse-étoupes pour le passage des câbles : 1 pour l’alimentation électrique de la pompe et 1 pour le câble du flotteur-alarme trop-plein (option).

Livrés séparés non montés :
1 vanne d’arrêt avec raccord union pour la maintenance en PVC Ø 63.
1 coude de sortie en PVC Ø 63.
1 coude à 45° mâle / femelle pour PVC Ø 100.
1 joint à lèvre pour monter le tuyau d’arrivée en Ø 100. Perçage à réaliser en Ø 108 (scie cloche non fournie).
1 joint à lèvre et 1 raccord pour effectuer une ventilation en Ø 50. Perçage à réaliser en Ø 60 (scie cloche non fournie).
1 coffret de commande MCOMP+.
1 fiche mâle 230V.
