CAL230 GQS-GQV
Pour eau chargée
Exécution

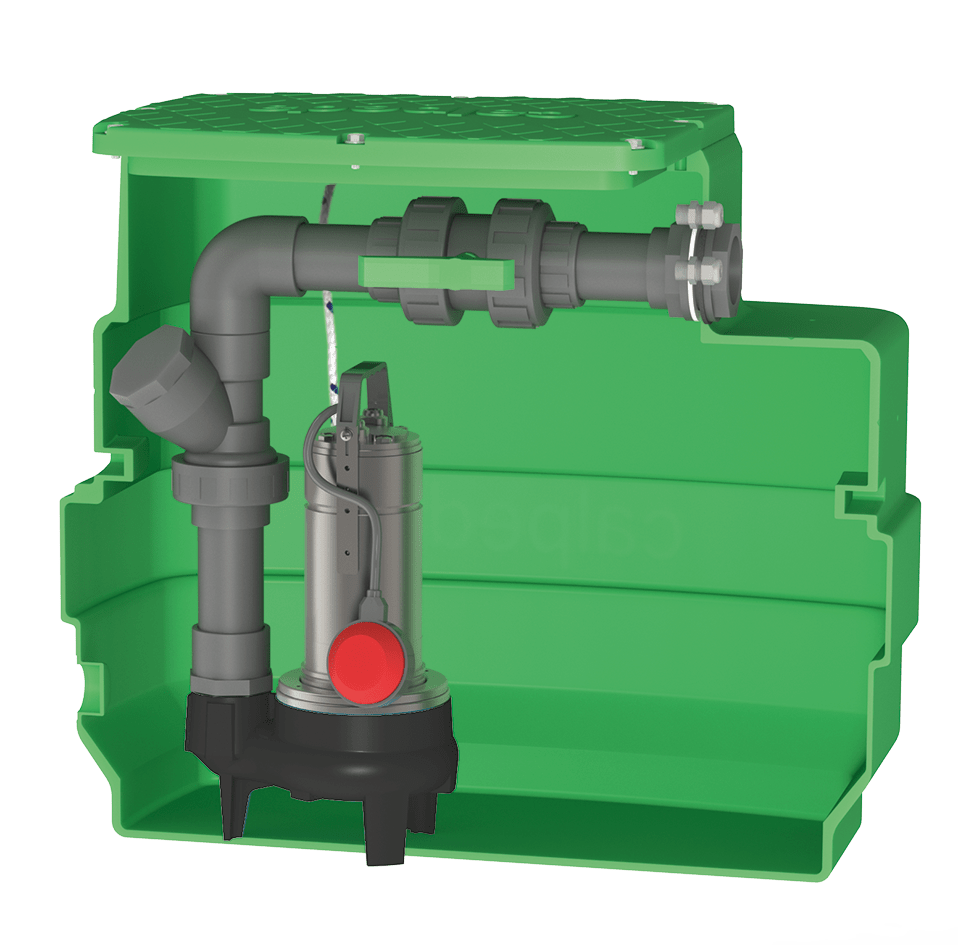

Pour un poste avec la pompe GQSM
1 cuve enterrable en polyéthylène très résistant. Hauteur 710 mm. Volume 230 litres.
– pose enterrée uniquement
– température maxi d’utilisation : + 35°C
1 pompe de relevage spéciale eaux chargées (roue vortex – passage 50 mm) livrée avec 20 m de câble + 1 flotteur réglable pour marche / arrêt.
1 vanne d’arrêt avec raccord union pour la maintenance en PVC Ø 63.
1 passage de paroi en PVC Ø 63 x 2“1/2 pour le raccordement du refoulement.
1 clapet à boule spécial eaux usées en PVC Ø 63.
1 tuyauterie rigide (intérieur) en PVC Ø 63.
1 corde de sécurité Ø 6.
2 presse-étoupes pour le passage des câbles : 1 pour l’alimentation électrique de la pompe et 1 pour le câble du flotteur-alarme trop-plein (option).
Livrés séparés non montés :
1 coude à 45° mâle / femelle pour PVC Ø 100.
2 joints à lèvre en Ø 100 : 1 pour monter le tuyau d’arrivée et 1 pour la ventilation.
Perçage à réaliser en Ø 108 (scie cloche non fournie).
1 joint à lèvre et 1 raccord pour effectuer une ventilation en Ø 50. Perçage à réaliser en Ø 60 (scie cloche non fournie).
1 fiche mâle démontable en 230V.

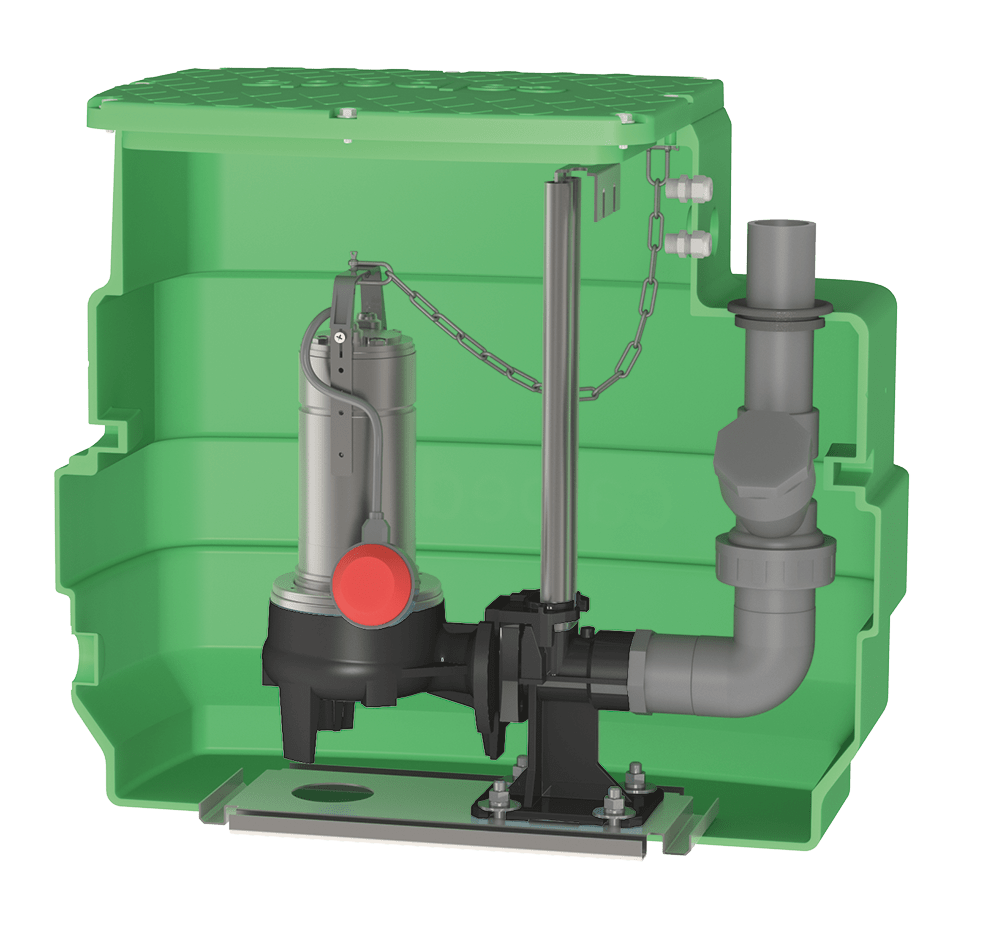

Pour un poste avec la pompe GQVM
Une cuve enterrable en polyéthylène très résistant.
Hauteur 710 mm. Volume 230 litres.
– pose enterrée uniquement
– température maxi d’utilisation : + 35°C
1 pompe de relevage spéciale eaux chargées (roue vortex – passage 50 mm) livrée avec 20 m de câble + 1 flotteur réglable pour marche / arrêt.
1 pied d’assise droit en fonte équipé d’un coude PVC + barres de guidage en inox 304.
1 support inox en fond de poste qui évite le perçage de la cuve.
1 clapet à boule spécial eaux usées en PVC Ø 63.
1 joint à lèvre pour le passage de paroi du refoulement de la pompe Ø 63.
1 tuyauterie rigide (intérieur) en PVC Ø 63.
1 chaîne de sécurité en inox 316.
2 presse-étoupes pour le passage des câbles : 1 pour l’alimentation électrique de la pompe et 1 pour le câble du flotteur-alarme trop-plein (option).
Livrés séparés non montés :
1 vanne d’arrêt avec raccord union pour la maintenance en PVC Ø 63.
1 coude de sortie en PVC Ø 63.
1 coude à 45° mâle / femelle pour PVC Ø 100.
2 joints à lèvre en Ø 100 : 1 pour monter le tuyau d’arrivée et 1 pour la ventilation.
Perçage à réaliser en Ø 108 (scie cloche non fournie).
1 joint à lèvre et 1 raccord pour effectuer une ventilation en Ø 50.
Perçage à réaliser en Ø 60 (scie cloche non fournie).
1 fiche mâle démontable en 230V.
