CALIDOM GQG M6

Pour eau chargée

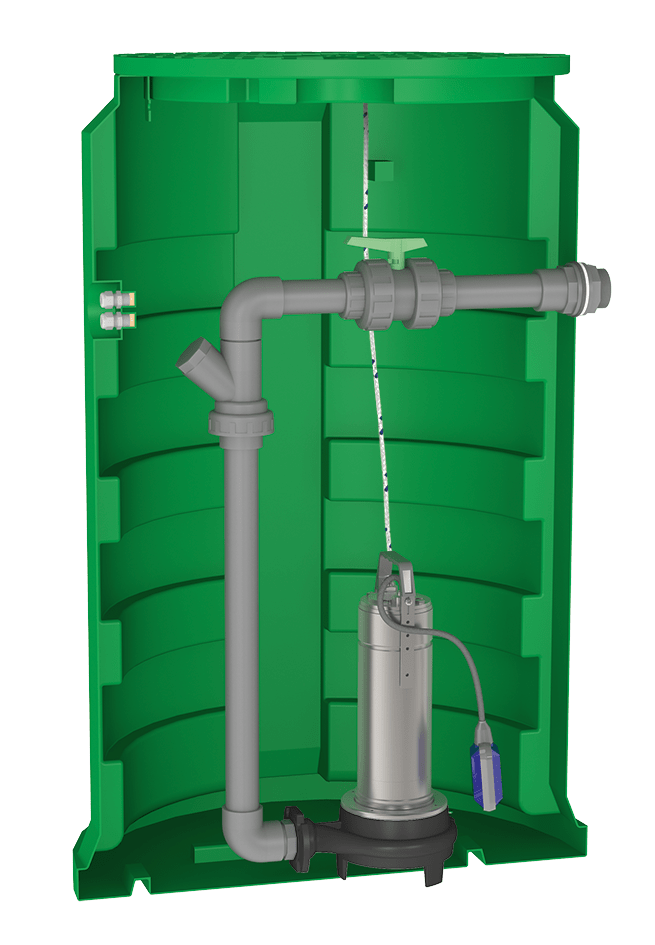

Exécution

Sans pied d’assise
1 cuve en PEHD très résistante.
– pose enterrée uniquement.
– température maxi d’utilisation : + 35°C.
– pose réalisable en nappe phréatique sur demande.
1 pompe de relevage à roue dilacératrice (passage 6 mm) livrée avec 20 m de câble + 1 flotteur réglable pour marche/arrêt.
1 vanne d’arrêt (avec raccord union) en PVC Ø 50 pour la maintenance.
1 passage de paroi en PVC Ø 50 x 2“ pour le raccordement du refoulement.
1 clapet à boule spécial eaux usées en PVC Ø 50.
1 tuyauterie rigide (intérieur).
1 corde de sécurité en nylon Ø 6 mm.
2 presse-étoupes intégrés dans une niche pour le passage des câbles : 1 pour l’alimentation électrique de la pompe et 1 pour le câble du flotteur-alarme trop-plein (option).
Livrés séparés non montés :
1 coude à 45° mâle/femelle d’arrivée pour PVC Ø 100.
2 joints à lèvre en Ø 100 : 1 pour monter le tuyau d’arrivée et 1 pour la ventilation.
Perçage à réaliser en Ø 108 (scie cloche non fournie).
1 joint à lèvre et un raccord pour effectuer une ventilation en Ø 50. Perçage à réaliser en Ø 60.
1 fiche mâle 230V.
1 coffret de commande MCOMP+.

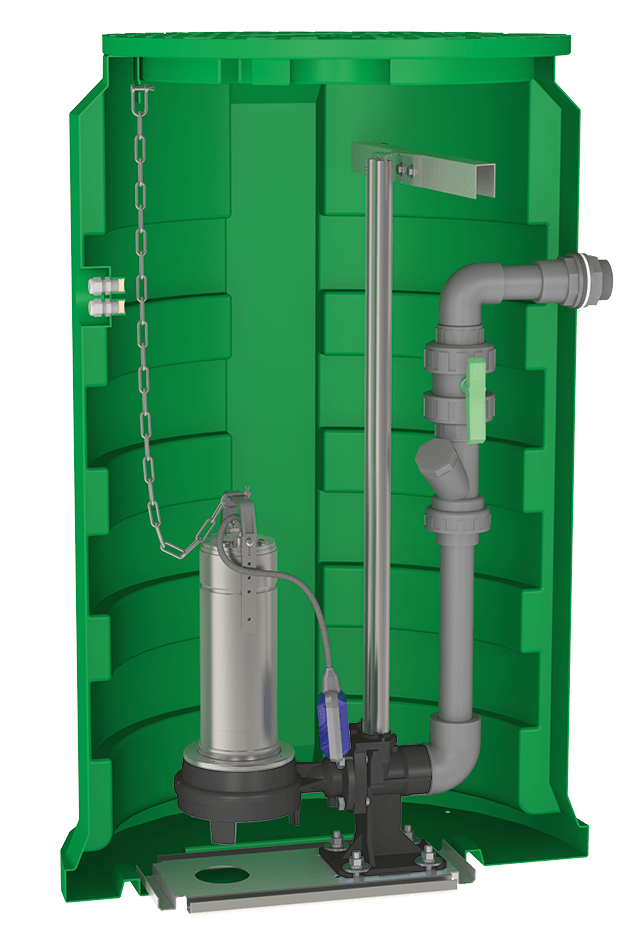

Avec pied d’assise
1 cuve en PEHD très résistante.
– pose enterrée uniquement
– température maxi d’utilisation : + 35°C
– Pose réalisable en nappe phréatique.
1 pompe de relevage à roue dilacératrice (passage 6 mm) livrée avec 20 m de câble + 1 flotteur réglable pour marche/arrêt.
1 pied d’assise droit en fonte équipé d’un coude PVC + barres de guidage en inox 304.
1 support inox en fond de poste qui évite le perçage de la cuve.
1 vanne d’arrêt (avec raccord union) en PVC Ø 50 pour la maintenance.
1 passage de paroi en PVC Ø 50 x 2“ pour le raccordement du refoulement.
1 clapet à boule spécial eaux usées en PVC Ø 50.
1 tuyauterie rigide (intérieur) en PVC Ø 50.
1 chaîne de sécurité en inox 316.
2 presse-étoupes pour le passage des câbles :
1 pour l’alimentation électrique de la pompe et 1 pour le câble du flotteur-alarme trop-plein (option).
Livrés séparés non montés :
1 coude à 45° mâle/femelle d’arrivée pour PVC Ø 100 pour raccorder le tuyau d’arrivée des effluents.
2 joints à lèvre en Ø 100 : 1 pour monter le tuyau d’arrivée et 1 pour la ventilation.
Perçage à réaliser en Ø 108 (scie cloche non fournie).
1 joint à lèvre et un raccord pour effectuer une ventilation en Ø 50. Perçage à réaliser en Ø 60.
1 fiche mâle 230V.
1 coffret de commande MCOMP+.
