NM, NMD

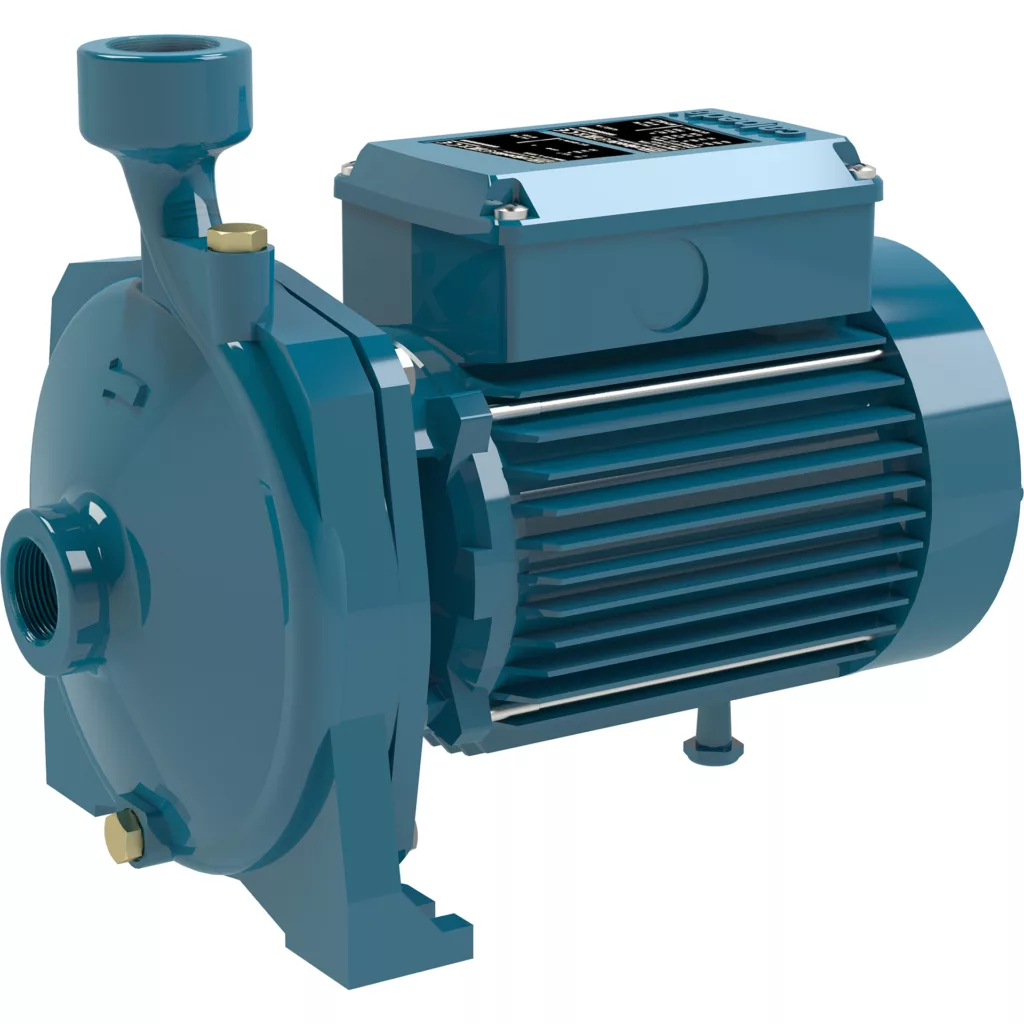

Pompes centrifuges monobloc avec orifices taraudés

DÉBIT

1 / 66
mc / h

H MAX

3.5 / 114
m

KW

0.37 / 9.2
kW
,
Exécution

Electropompes centrifuges monobloc avec accouplement direct moteur-pompe et arbre unique.
NM : à un étage.
NMD : à deux roues opposées (avec équilibrage de poussée axiale).
Orifices : taraudés ISO 228/1.
NM, NMD : Version avec corps de pompe et lanterne en fonte.
BNM, BNMD : Version avec corps de pompe et lanterne en bronze.
(pompes livrées complètement peintes).

Applications

Pour liquides propres sans particules abrasives, non agressifs pour les matériaux de la pompe (avec parties solides jusqu’à 0,2% max.).
Pour l’approvisionnement en eau.
Pour les installations de chauffage, conditionnement, refroidissement.
Pour applications civiles et industrielles.
Pour irrigation.

Limites d'utilisation

Température du liquide de -10 °C à +90 °C.
Température ambiante jusqu’à 40 °C.
Hauteur d’aspiration manométrique jusqu’à 7 m.
Pression finale maximum admise dans le corps de la pompe : 10 bar (16 bar pour pompes NMD 25/190; NMD 32/210; NMD 40/180).
Service continu (S3 60% pour 1,5-1,8 kW).

Moteur

Moteur à induction à 2 pôles, 50 Hz (n = 2900 1/min).
NM, NMD : triphasé 230/400 V ± 10% jusqu’à 3 kW – 400/690 V ± 10% de 4 à 9,2 kW;
NMM, NMDM : monophasé 230 V ± 10%, avec protection thermique.
Isolation classe F.
Protection IP 54.
Moteur preparé pour fonctionnement avec variateur de fréquence de 1,1 kW.
Classe haut rendement IE2 pour moteurs monophasé jusqu’à 1,1 kW.
Classe haut rendement IE3 pour moteurs triphasés (IE2 jusqu’à 0,65 kW).
Exécution selon EN 60034-1, EN 60034-30-1,
EN 60335-1, EN 60335-2-41.
