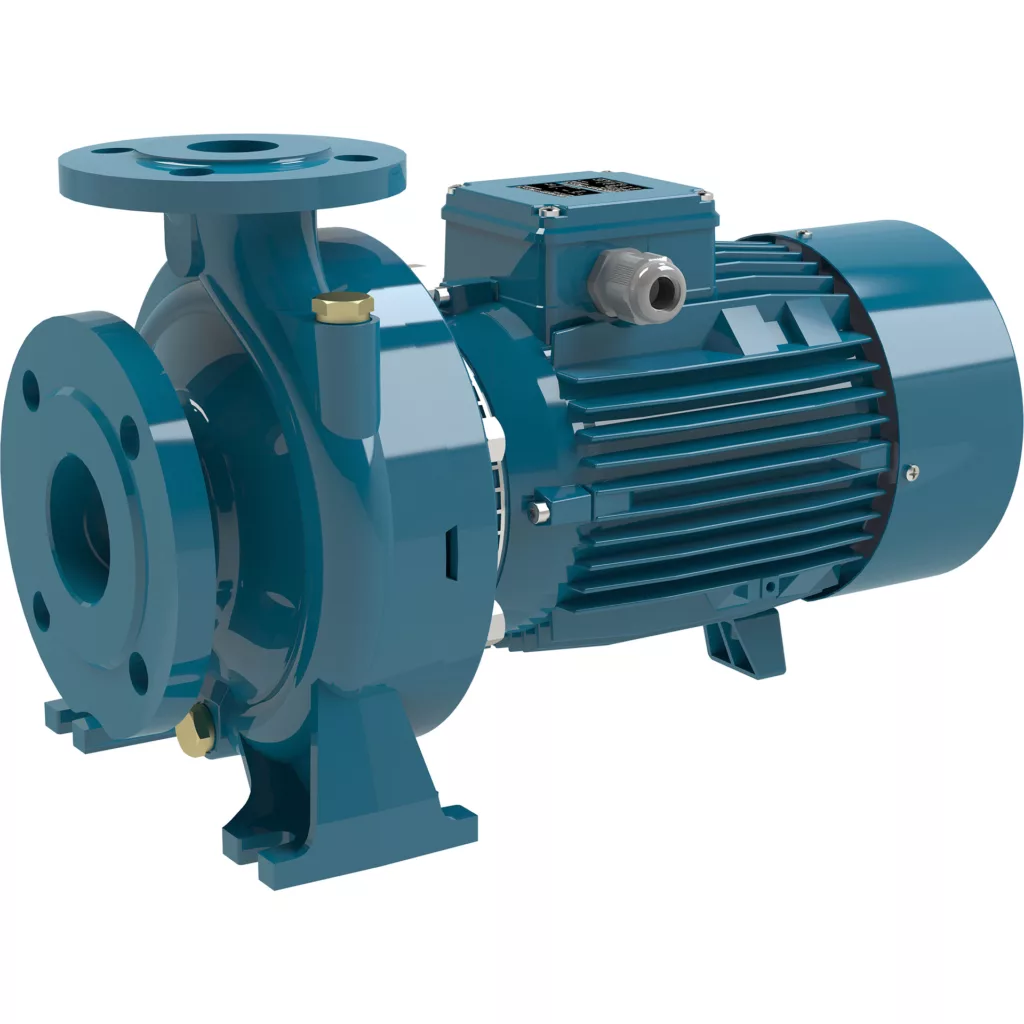

NM, NMS
Pompes centrifuges monobloc avec orifices à bride
DÉBIT
1 / 480
mc / h
H MAX
3 / 95
m
KW
0.25 / 75
kW
,
,
Exécution
Electropompes centrifuges monobloc avec accouplement direct moteur-pompe et arbre unique jusqu’à 22 kW, exécution pour moteurs normalisés IEC avec palier butée intégré de 30 à 75 kW (exécution stub-shaft). Corps de la pompe à volute avec aspiration axiale et orifice de refoulement radial vers le haut, avec dimensions principales et performances selon EN 733 (NFE 44111).
Corps de la pompe à volute avec aspiration axiale et orifice de refoulement radial vers le haut, avec dimensions principales et performances selon EN 733 (NFE 44111).
NM(S) : Version avec corps de pompe et lanterne en fonte.
BNM(S) : Version avec corps de pompe et lanterne/couvercle en bronze (pompes livrées complètement peintes).
Version avec variateur de fréquence I-MAT (sur demande)
Orifices : Brides PN 10, EN 1092-2.
Contre-brides (sur demande)
Modèles
Brides de NM 32/… à NM 50/… : Brides taraudées EN 1092-1, PN 16
de NM 65/… à NMS 100/… : Brides à souder par superposition
EN 1092-1, PN 10-16.
Applications
Pour liquides propres sans particules abrasives, non agressifs pour les matériaux de la pompe (avec parties solides jusqu’à 0,2% max.).
Pour l’approvisionnement en eau.
Pour les installations de chauffage, conditionnement, refroidissement.
Pour applications civiles et industrielles.
Pour irrigation.
Limites d'utilisation
Température du liquide de -10 °C à +90 °C.
Température ambiante jusqu’à 40 °C.
Hauteur d’aspiration manométrique jusqu’à 7 m.
Pression finale maximale admise dans le corps de pompe : 16 bars (10 bars pour NM 32/12,16,20 ; NM 40/12,25 ; NM 50/20,25, NM 100/25 et version bronze).
Service continu.
Moteur
Moteur à induction à 2 pôles, 50 Hz (n = 2900 1/min).
NM, NMS : triphasé 230/400 V ± 10% jusqu’à 3 kW – 400/690 V ± 10% de 4 à 75 kW;
Isolation classe F.
Protection IP 54 (IP 55 pour NMS).
Moteur preparé pour fonctionnement avec variateur de fréquence.
Classe haut rendement IE3 pour moteurs triphasés (IE2 jusqu’à 0,65 kW).
Exécution selon EN 60034-1; EN 60034-30-1.
